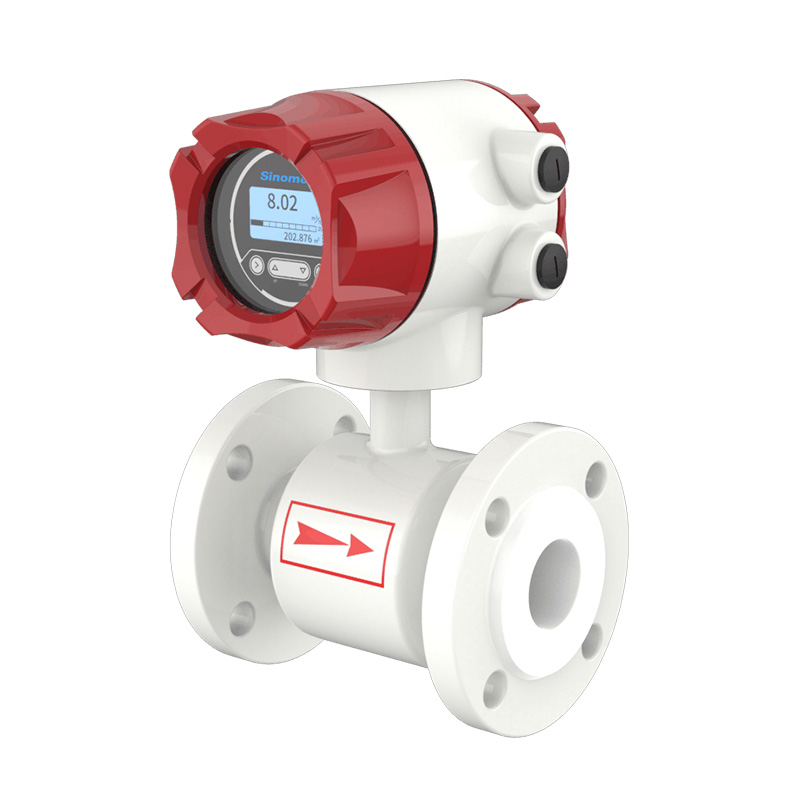

電磁流量計在實際工業現場當中，運用的非常廣泛。其中有用在多種多樣的口徑范圍，在工業現場使用的比較多的還是100口徑左右的，基本在50、65以及80的居多。但這不是絕對的，根據是用在不同的工況下，常用口徑差別也比較大，類似于水廠上，電磁流量計dn1400在現場運用的比較多，類似之前聯測處理過一個南水北調的工程，其中電磁流量計dn1400就被使用在水管道上。
當然電磁流量計dn1400參數要求不會像小口徑那樣要求比較高，例如耐壓等。電磁流量計dn1400口徑常見耐壓基本就只會做成0.6Mpa的耐壓，大型管道本身的耐壓就會相對較低。從原理上來講，電磁流量計無論口徑大小基本都是一樣的。下面小編就給大家稍微介紹下。
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
電磁流量計dn1400是電磁流量計家族上來講，都是相對較大了，如果它是插入式電磁流量計的話，那么整體體積就不算特別大了，因?yàn)椴迦胧诫姶帕髁坑?jì)dn1400在這類下面，不算特別突出。大口徑電磁流量計在應用當中也是必不可少的，當然據小編所了解的，聯測大口徑電磁流量計的性價比還是相對有優勢的。
