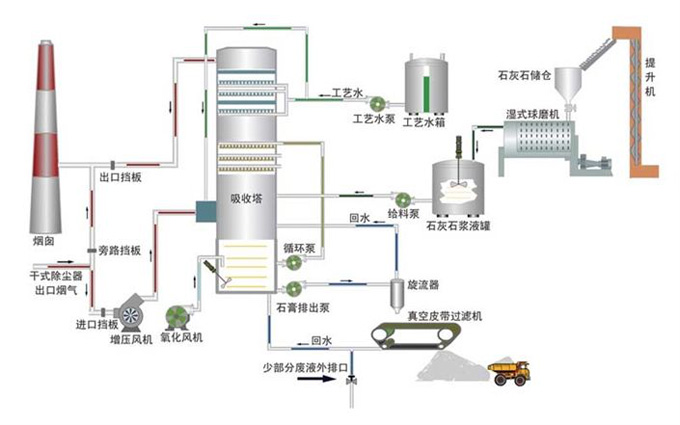

脫硫系統主要由煙氣系統、吸收氧化系統、石灰石/石灰漿液制備系統、副產品處理系統、廢水處理系統、公用系統(工藝水、壓縮空氣、事故漿液罐系統等)、電氣控制系統等幾部分組成。 “石灰石-石膏”濕法脫硫工藝鍋爐引風機排出的原煙氣由增壓風機導入脫硫系統，通過GGH(氣體加熱器)進行熱交換后煙氣進入吸收塔。 鍋爐引風機排出的原煙氣由增壓風機導入脫硫系統，通過GGH(氣體加熱器)進行熱交換后煙氣進入吸收塔。在吸收塔內，原煙氣自下而上通過塔身，遇噴淋系統噴出的霧狀石灰石漿液逆流混合，脫硫后的凈煙氣經噴淋系統上部的除霧器除去煙氣所攜帶的霧滴后排除吸收塔進入GGH，經過GGH換熱升溫后經煙囪排出。 吸收塔SO2的漿液落入吸收塔底部反應槽，通過脫硫循環泵與補充的石灰石漿液再次從吸收塔上的噴淋系統噴出，洗滌煙氣中的SO2?；旌蠞{液在反應槽內由外置的氧化風機供給空氣使亞硫酸根氧化成石膏 。
